x86 番外三：描述符和选择子

2026年3月9日 · 阅读需 31 分钟

Back-end Engineer @ SHOPLINE

在实模式下，段的基地址直接由段寄存器存储，一个段最大是 64 KB（即 65536 字节）。

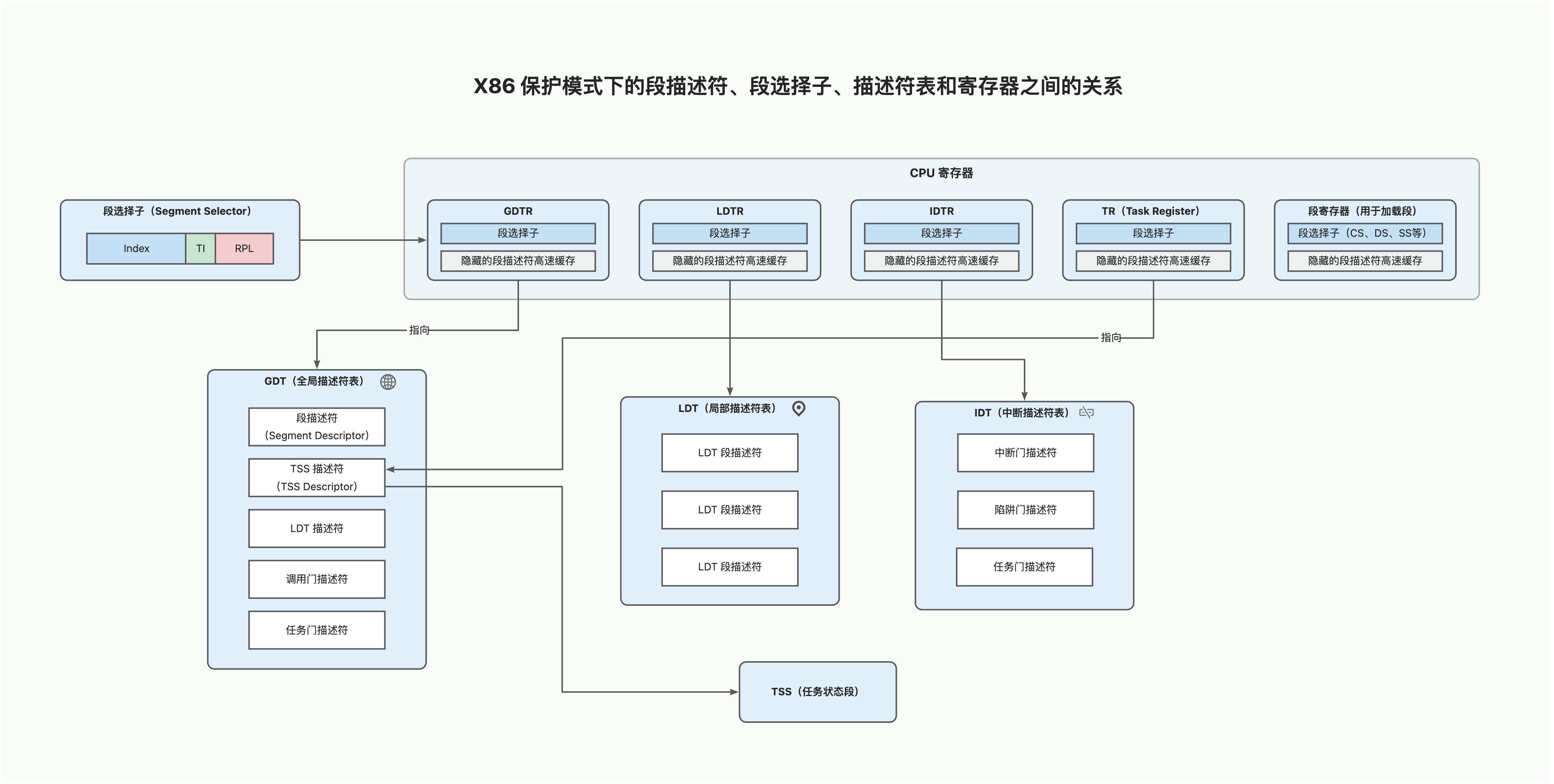

切换到保护模式后，段寄存器不再直接存储段基地址，而是存储 选择子（Selector），而真正的段信息（如基地址、段限长、特权级、类型等）则保存在 描述符（Descriptor） 中，这些描述符集中存放在 全局描述符表（GDT） 或 局部描述符表（LDT） 中。

这样做是出于这样几个关键的目的：

保护模式的核心是 “保护” ——防止程序越界访问或破坏系统或其他进程。因此，段描述符规定该段最大可访问偏移；特权级用于控制哪些代码可以访问该段；通过 Type 规定只读/可写/可执行等属性
支持虚拟内存与多任务
使用缓存（描述符缓存）优化效率
所有段的元数据集中存放，便于操作系统统一管理

除了段，门（Gate）、任务状态段（TSS）等也是通过描述符来进行描述，通过选择子进行调用。

所以，很有必要好好梳理一下描述符和选择子机制。本篇是 x86 架构的番外篇，目标是理清「描述符」和「选择子」的本质。

段

段描述符

每个段描述符占 8 字节（64 位），由很多字段组成，虽然看着多，但这些字段大体可以分为四类：

字段	位宽	位置（bit）	说明
Base (段基地址)	32 位	16–31（低 16 位） + 32–39（中 8 位） + 56–63（高 8 位）	段在线性地址空间中的起始地址
Limit (段界限)	20 位	0–15（低 16 位） + 48–51（高 4 位）	段的最大偏移量（即段大小 - 1）
权限控制	8 位	40–47	包含段类型、特权级、存在位等关键属性
Flags（其他标记）	4 位	52–55	包含粒度（G）、默认操作大小（D/B）、64 位代码段标志（L）、可用位（AVL）

我们一类一类的看：

段基地址

段在线性地址空间中的起始地址。
分布在描述符的三个不连续区域（历史原因，是为了兼容 80286 的 16 位保护模式）：
- Base[15:0]：字节 2–3（bits 16–31）
- Base[23:16]：字节 4（bits 32–39）
- Base[31:24]：字节 7（bits 56–63）

⚠️ 注意：在启用分页后，Base 地址是 线性地址（不是物理地址），还需经过 MMU 页表转换。

段界限

表示段内 最大允许的偏移地址（即 offset ≤ Limit 才合法）。
实际段大小 = Limit + 1。
粒度（Granularity, G）位决定单位：
- G = 0：Limit 单位为字节 → 最大段大小 = 1 MB（2²⁰ = 1,048,576 字节）
- G = 1：Limit 单位为 4KB 页 → 最大段大小 = 4GB

权限控制

位	名称	含义
40	P（Present）	存在位： 1 = 段在内存中； 0 = 段不在内存（访问触发 #NP 异常）
41–42	DPL（Descriptor Privilege Level）	描述符特权级： 0（最高，内核）~ 3（最低，用户）
43	S（Descriptor Type）	段类型标志： - S=1：代码段或数据段（普通段） - S=0：系统段或门描述符（TSS、调用门等）
44–47	Type	具体类型，含义取决于 S 位

当 S = 1（普通代码/数据段）时，分两种情况：

数据段（DS、SS、ES 等，最高位为 0）

对于数据段，Type 字段的格式为：0 | E | W | A

其中，A 代表 Accessed (已访问)，由 CPU 在访问该段时自动置 1，用于虚拟内存管理。

Type	含义	可读	可写	扩展方向
0000	只读	✓	✗	向上增长
0001	只读 + 已访问（A）	✓	✗	向上
0010	读/写	✓	✓	向上
0011	读/写 + A	✓	✓	向上
0100	只读，向下扩展	✓	✗	向下（用于栈段等）
0101	只读 + A，向下	✓	✗	向下
0110	读/写，向下扩展	✓	✓	向下
0111	读/写 + A，向下	✓	✓	向下

代码段（最高位为 1）

对于代码段，Type 字段的格式为：1 | C | R | A

其中，C 代表 Conforming (一致性)。

🔔 C=1：一致代码段：允许低特权级代码跳转到高特权级一致段（但 CPL 不变）。常用于共享库。
🔔 C=0：非一致代码段：跨特权级调用必须通过门（如调用门、中断门）。

Type	含义	一致	可读？	可执行？
1000	只执行	非一致	✗	✓
1001	只执行 + A	非一致	✗	✓
1010	执行/读	非一致	✓	✓
1011	执行/读 + A	非一致	✓	✓
1100	只执行，一致	一致	✗	✓
1101	只执行 + A，一致	一致	✗	✓
1110	执行/读，一致	一致	✓	✓
1111	执行/读 + A，一致	一致	✓	✓

当 **S = 0 **时，该描述符就变成了 TSS 或者门描述符了，这个会在下面章节详解。

其他属性

位	名称	含义
52	AVL（Available for use by system software）	系统软件可用位，CPU 不使用，OS 可自定义用途
53	L（64-bit code segment）	仅用于长模式： - L=1:64 位代码段 - L=0:32 位或 16 位（由 D/B 决定）
54	D/B（Default operation size / Big）	含义依段类型而定： - 代码段：D=1 → 默认 32 位指令；D=0 → 16 位 - 栈段（SS）：B=1 → SP 是 32 位（ESP）；B=0 → SP 是 16 位（SP） - 数据段：忽略
55	G（Granularity）	粒度位： - G=0：段限长单位 = 1 字节 - G=1：段限长单位 = 4KB（页）

注意

L 和 D/B 共同决定了代码段中指令的默认操作数和地址大小，以及 栈指针的宽度。它们不影响段本身的长度（段长度由 Limit + G 位决定），而是影响 CPU 在该段中执行代码时的默认行为模式。

L 仅在 IA-32e 模式有效。

L = 1：表示这是一个 64 位代码段

默认操作数大小 = 64 位
默认地址大小 = 64 位
指令指针 = RIP（64 位）
此时 D/B 位必须为 0（硬件要求）

L = 0：表示这是 兼容模式（32 位或 16 位代码段）。实际是 32 位还是 16 位，由 D/B 位 决定。

L 和 D/B 互斥：在长模式下，若 L=1，则 D/B 必须为 0。

L=1 是进入 64 位执行环境的关键标志。CS 寄存器加载一个 L=1 的代码段选择子后，CPU 进入 64 位模式。

选择子

选择子 = (index << 3) | TI | RPL

index 是目标段在 GDT 或者 LDT 中的索引号
TI 用于选择是 GDT 还是 LDT
RPL 用于指定请求权限级

当 CPU 将一个段选择子（Segment Selector）加载到段寄存器时，会触发一系列硬件层面的自动化动作，即“段描述符的加载与校验”。

索引计算与位置定位

CPU 首先根据选择子的内容确定去哪里寻找描述符：

如果 TI=0，CPU 从 GDTR 寄存器中获取全局描述符表的基地址。
如果 TI=1，CPU 从 LDTR 寄存器中获取局部描述符表的基地址。

计算偏移：CPU 将选择子的高 13 位（索引值 Index）乘以 8（因为每个描述符占 8 字节），再加上表的基地址，找到内存中对应的段描述符条目。

硬件合法性检查

在允许访问之前，CPU 内部会进行权限检查。检查失败，CPU 会触发 General Protection Fault (#GP) 异常。检查包括：

边界检查：检查选择子的索引是否超出了 GDT 或 LDT 的限长（Limit）。
类型检查：例如，不能把一个“只执行”的代码段选择子加载到 DS（数据段寄存器）中。
特权级检查：对于数据段，通常 max(CPL, RPL) <= DPL（即当前特权必须足够高才能访问该段）。
存在性检查：检查描述符中的 P 位（Present）。如果 P=0，说明该段不在内存中，触发段不存在异常（#NP）。

加载到描述符高速缓存

x86 的每个段寄存器实际上由两部分组成：

可见部分：16 位的选择子寄存器（程序员可见）。
不可见部分（描述符高速缓存）：这是一个隐藏的、位宽很大的寄存器，包含了该段的基地址、限长和属性。

GDT

在保护模式下，为了高效管理描述符，CPU 要求在内存中开辟一块空间来集中存放它们，这块空间就是 GDT (Global Descriptor Table，全局描述符表)。

全局性：它是整个系统共用的（相对于局部描述符表 LDT 而言）。
地址索引：CPU 通过寄存器 GDTR 指向这块内存区域。

GDT 本质上是一个数组，数组的每个元素都是一个 8 字节（64 位） 的段描述符。

⚠️ 注意：GDT 索引为 0 的位置，要空出 8 个字节，作为整个 GDT 的开头。不能在这个空间内设置有实际意义的描述符。LDT 则不需要这种限制。

操作 GDT 通常分为三个阶段：定义、加载、跳转。

A. 在内存中构建 GDT

程序员需要在内存中手动拼凑出这些 8 字节的描述符。

⚠️** 注意**：GDT 的第 0 个描述符（Index 0）必须是空描述符（Null Descriptor），即全为 0。

B. 设置 GDTR 寄存器

CPU 有一个专门的寄存器 GDTR 记录 GDT 的位置和大小。我们需要准备一个 6 字节的伪描述符：

2 字节：GDT 的界限（长度 - 1）。
4 字节：GDT 在内存中的 32 位基地址。

然后使用汇编指令加载它：

lgdt [gdt_ptr]  ; gdt_ptr 指向上面那 6 字节的数据

C. 更新段寄存器（刷新）

加载完 GDT 后，CPU 里的段寄存器（CS, DS, SS 等）还存着旧的数据。我们需要通过一个 长跳转（Far Jump） 来强制刷新 CS 寄存器，并手动更新其他寄存器：

jmp 0x08:flush   ; 0x08 是代码段在 GDT 中的偏移量（选择子）
flush:
    mov ax, 0x10 ; 0x10 是数据段的偏移量
    mov ds, ax
    mov es, ax
    ; ...以此类推

LDT

LDT 是 x86 架构为了实现更细粒度的资源隔离而设计的。在多任务操作系统中，虽然所有任务都共享 GDT，但每个任务可以拥有自己独立的 LDT，用来存放仅属于该任务的内存段描述符。

💡提醒：LDT 本身也是一个“段”。它的地址和属性信息作为一条记录，存放在 GDT 之中。

当操作系统切换任务（Context Switch）时，会切换不同的 LDT，从而让不同的进程看到不同的内存段，实现隔离。

LDT 的内部结构和 GDT 完全一样，都是由 8 字节的段描述符组成的数组。

注意

现代系统（Linux/Windows）很少用 LDT

虽然 LDT 设计初衷是很好的，但在现代 64 位（x86_64）操作系统中，它已经基本淡出了舞台：

分页机制（Paging）：现代 OS 主要依靠页表来实现进程隔离，而不是靠“分段”。分页更灵活且效率更高。
平坦模型（Flat Model）：Linux 等系统倾向于让所有段的基地址都为 0，界限为 4GB/16EB，实际上“绕过了”分段。
简化设计：维护大量的 LDT 会增加任务切换的开销。目前 LDT 主要用于一些特殊场景（如 Wine 模拟运行某些老的 Windows 程序，或某些线程局部存储 TLS 的实现）。

门

调用门

用户程序（低权限）想调用内核中（高权限）的一个特定函数，它不能直接跳转过去（否则会触发保护异常）。这时候，调用门 (Call Gate) 就充当了「接口」的角色。

调用门的本质也是一个描述符，但它是一种特殊的系统描述符。它不像 GDT/LDT 里的普通段描述符那样指向一段内存的开头，而是指向一个特定的函数入口点。

也可以把它理解为一个受控的隧道：

入口：位于低权限层（用户态）。
出口：位于高权限层（内核态）的一个固定函数地址。
检查：CPU 在穿越隧道时会自动检查调用者的权限，确保它是合法的。

调用门存储了以下关键信息：

目标代码段的选择子 (Selector)：这个函数属于哪个段（通常是内核代码段）。
偏移地址 (Offset)：函数在目标代码段内的具体起始位置。
参数个数 (Param Count)：因为跨越权限级会涉及堆栈切换，CPU 需要知道要从用户栈拷贝多少个参数到内核栈。
属性 (Attributes)：
- P 位：是否存在。
- DPL (Descriptor Privilege Level)：门的特权级。决定了谁能调用这个门。
- TYPE：固定为 0xC (32 位调用门)。

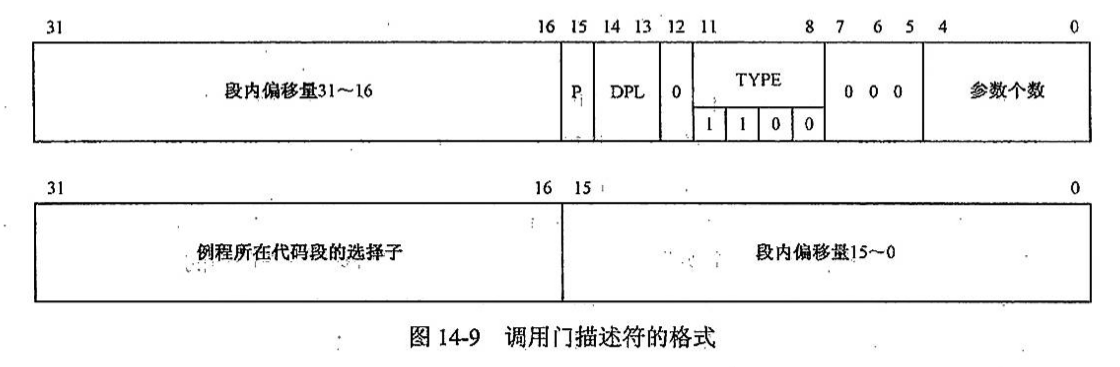

当程序执行 lcall selector:offset 指令时，如果 selector 指向的是一个调用门：

特权检查：CPU 比较当前特权级 (CPL) 和调用门的 DPL。如果 CPL 小于等于门 DPL，则允许通过（例如：DPL 为 3 的门允许 Ring 3 调用）。
堆栈切换：
- CPU 根据目标代码段的权限，从 TSS (Task State Segment) 中找到对应高权限等级的栈指针（如 SS0 和 ESP0）。
- 自动将旧的 SS、ESP 和参数拷贝到新栈。
保存返回地址：将旧的 CS 和 EIP 压入新栈。
跳转执行：加载门描述符中的目标 CS 和 EIP，开始执行内核函数。
返回：函数执行完毕，使用 lret 指令，CPU 会自动切回低权限栈并继续执行。

信息

在 32 位模式下，调用门可以配置将参数从用户态栈复制到内核态栈（通过 Param Count 字段）。在 64 位模式下，硬件参数复制功能被移除。即便描述符中还有这个字段，CPU 也会忽略它。参数传递必须通过寄存器进行（遵循 x64 调用约定）。

任务门

如果说调用门是跨权限调用一个函数，那么任务门就是直接切换整个执行环境（任务/进程）。它是硬件级多任务处理的核心机制。

它的唯一作用是指向一个 TSS（Task State Segment，任务状态段）。

当 CPU 遇到指向任务门的跳转或调用时，它会暂停当前正在运行的一切，把当前的寄存器状态“打包”存起来，然后根据任务门指向的 TSS，把新任务的状态“解包”到寄存器中，从而实现硬件级的任务切换。

硬件任务切换

当你执行 jmp task_gate_selector:0 或者触发了一个关联了任务门的中断时，CPU 会执行以下“重型”操作：

保存当前现场：将当前所有的通用寄存器（EAX, EBX...）、段寄存器（CS, DS...）、状态寄存器（EFLAGS）和指令指针（EIP）全部写入当前任务的 TSS 中。
加载新现场：从任务门指向的新 TSS 中，把保存的所有寄存器值读取出来，覆盖掉当前的寄存器。
切换 CR3：如果开启了分页，新 TSS 里的 CR3 寄存器会被加载，这意味着整个内存地址空间（页表）也跟着切换了。
设置 NT 位：在新任务的 EFLAGS 中设置 Nested Task 位，表示这个任务是嵌套在旧任务里的，方便以后 iretd 跳回来。

任务门的存放位置

放在 GDT/LDT 中：程序员可以通过代码（jmp 或 call）主动触发任务切换。
放在 IDT（中断描述符表）中：这是最经典的用法。当发生某个严重错误（如双重异常 Double Fault）时，硬件自动通过任务门跳到一个“已知健康”的任务中去处理错误，而不是在已经崩溃的旧任务堆栈里继续挣扎。

注意

现代系统（Linux/Windows）很少用任务门

现代操作系统一般都选择使用纯软件任务切换的方案：

性能开销：硬件切换会保存/恢复所有寄存器。但实际上，软件往往只需要保存一小部分寄存器，手动切换（Software Context Switch）更快。
可移植性：其他架构（如 ARM, RISC-V）没有这种硬件任务门。为了让内核代码在不同 CPU 上通用，开发者倾向于在软件层面实现切换。
灵活性：软件切换可以更精细地控制哪些状态需要保存（比如是否需要保存浮点运算单元 FPU 的状态）。

任务门（Task Gate）在 64 位模式下已经被移除了。

任务门中只保存 TSS 选择器，不存储基地址和偏移量。

TYPE：固定为 0x5。

中断门

中断门是 IDT（Interrupt Descriptor Table，中断描述符表） 中最常见的条目类型。它的存在是为了让 CPU 能够响应外部硬件中断或内部异常，并安全地跳转到内核预设的中断处理程序 (Interrupt Handler)。

注意

IDT（Interrupt Descriptor Table，中断描述符表）

IDT 是保护模式下处理中断和异常的关键数据结构。IDT 固定包含 256 个条目（对应中断向量 0-255）。CPU 通过一个专门的寄存器 IDTR 来寻找这张表在内存中的位置。

IDT 中主要包含以下三类门：

中断门 (Interrupt Gate)：最常用的，用于处理硬件中断（时钟、键盘等）。进入时会自动关闭中断（设置 IF=0）。
陷阱门 (Trap Gate)：常用于调试或软中断。进入时不会关闭中断。
任务门 (Task Gate)：（现代系统极少用）用于将中断处理交给一个独立的硬件任务。

TYPE：固定为 0xE (32 位中断门)。

当一个中断发生时（例如时钟中断）：

查表：CPU 根据中断向量号（0-255）在 IDT 中找到对应的中断门。
权限检查：如果是 int n 指令触发，CPL 必须门 DPL。
保存现场（最关键一步）：
- 如果发生了特权级切换（从 Ring 3 到 Ring 0），CPU 会切换到内核栈（从 TSS 获取）。
- CPU 自动在内核栈中压入：旧 SS、旧 ESP、EFLAGS、旧 CS、旧 EIP。
- 对于某些异常，CPU 还会额外压入一个 Error Code（错误码）。
关闭中断：设置 IF = 0。
跳转执行：加载中断门里的 CS 和 EIP，开始执行内核代码。

信息

64 位的 TSS 中包含一个有 7 个条目的 IST 表。中断门描述符中有一个新的 3 位字段（IST Index），可以指定该中断专门使用这 7 个预定义栈中的哪一个。这对于处理“双重错误”（Double Fault）或“不可屏蔽中断”（NMI）非常关键，因为它可以强制使用一个已知的、干净的栈，防止栈溢出导致系统彻底崩溃。

陷阱门

陷阱门和中断门是一对「双胞胎」：它们都存在于 IDT（中断描述符表）中，都指向一个内核函数入口，执行流程也基本一致。唯一的区别在于：CPU 穿过这道门时，会不会屏蔽中断。

中断门 (Interrupt Gate)：进入时，CPU 会自动将 EFLAGS 中的 IF 位清零，禁止其他外部中断。这通常用于处理硬件中断（如硬盘读写、时钟滴答），因为这些任务通常需要极高的原子性，不能被打断。
陷阱门 (Trap Gate)：进入时，CPU 不会改变 IF 位。这意味着在陷阱处理程序执行期间，外部中断（如键盘输入）依然可以进来。这通常用于处理那些不那么“紧急”或者需要允许嵌套的事件。

TYPE：固定为 0xF (32 位模式下)。

陷阱门通常用在什么地方？

由于陷阱门允许中断嵌套，它最典型的用途是处理 CPU 内部产生的异常（Exceptions）：

软件调试：比如指令 INT 3（断点异常）。当调试器在代码里设断点时，它实际上是插了一条 INT 3 指令。CPU 执行到这里会通过陷阱门跳入调试处理程序，此时允许外部中断（如鼠标移动）继续工作。

运算异常：比如溢出检查（INTO 指令触发）。

系统调用（历史上）：某些早期的操作系统使用陷阱门来实现系统调用，因为系统调用执行时间可能较长，不希望一直屏蔽外部硬件中断。

TSS

TSS 在 32 位和 64 位模式下差异巨大，这与 IA-32 和 IA-32e 对任务的切换和管理上的差异有关。

32 位模式下的 TSS (Protected Mode)

在 32 位保护模式下，Intel 最初的设计愿景是实现硬件级多任务切换。

核心功能：

上下文保存： TSS 几乎包含了 CPU 的所有通用寄存器（EAX, EBX, ECX 等）、段寄存器、指令指针（EIP）和标志位（EFLAGS）的快照。
任务切换： 只要执行 ljmp 到一个 TSS 选择子，CPU 就会自动把当前寄存器存入旧 TSS，并从新 TSS 加载寄存器。
特权级堆栈指针： 存储了不同特权级（Ring 0, 1, 2）对应的堆栈指针（ESP0, ESP1, ESP2），用于处理中断时的堆栈切换。
I/O 许可位图： 控制用户态程序对特定 I/O 端口的访问权限。

64 位模式下的 TSS

在 64 位模式下，硬件任务切换机制被废除。现在的 TSS 主要负责存储以下关键信息：栈指针表：不同特权级（Ring 0-2）的栈顶指针 ( $RSP_n$ )。中断栈表 (IST)：用于指定处理特定中断（如双重故障或调试中断）时的独立栈指针。I/O 许可位图基地址。

什么是 IST？

IST 全称是 Interrupt Stack Table（中断栈表），是一种强制替换堆栈的机制，确保某些极端重要的中断（如崩溃或严重错误）能在已知的、安全的内存区域运行。

在早期的 32 位系统中，中断发生时，CPU 通常会使用当前任务的内核栈。

但如果发生了以下情况：

栈溢出（Stack Overflow）：内核栈空间已经用完了。
双重故障（Double Fault）：在处理一个异常时又触发了另一个异常。

此时，CPU 尝试把中断上下文压入“已经坏掉”或“已经满了”的栈，会导致系统直接死机或硬件复位。IST 就是为了解决这种“无处落脚”的尴尬。

当一个中断发生时，CPU 会查看 IDT（中断描述符表），每个中断门描述符中有一个 3 位的 IST 字段。

如果 IST 字段为 0：使用传统的栈切换规则。
如果 IST 字段为 1-7：CPU 会强制从 TSS 中取出对应的 IST 指针，并将 RSP（栈指针）直接切换到该地址。

然后，在新的、干净的 IST 栈上压入 SS, RSP, RFLAGS, CS, RIP。

TR 寄存器

TR 寄存器的全称是 Task Register（任务寄存器）。TR 寄存器的主要作用是“指向”当前正在运行的任务。它存储了一个 段选择子（Segment Selector），这个选择子指向 GDT（全局描述符表） 中的一个条目，即 TSS 描述符。

段​

段描述符​

段基地址​

段界限​

权限控制​

其他属性​

选择子​

GDT​

LDT​

门​

调用门​

任务门​

中断门​

陷阱门​

TSS​
