由 00 引发的 x86 指令格式探究

· 阅读需 13 分钟
wjc133
wjc133
Back-end Engineer @ SHOPLINE

本文主要用于梳理 x86 的指令的基本格式。

下午快下班的时候，同事来问：上面有一些 00 的行，这些行的作用或者含义是什么？

问了大模型，有说是为了内存对齐的。以我浅薄的汇编知识来看，指令应该是一条接一条的才对，应该不存在对齐一说。且对齐都是在一个数据区块存储到最后有空缺的时候才会对齐，莫名其妙在中间插入 0 做对齐，会浪费大量的空间，也达不到对齐的效果。

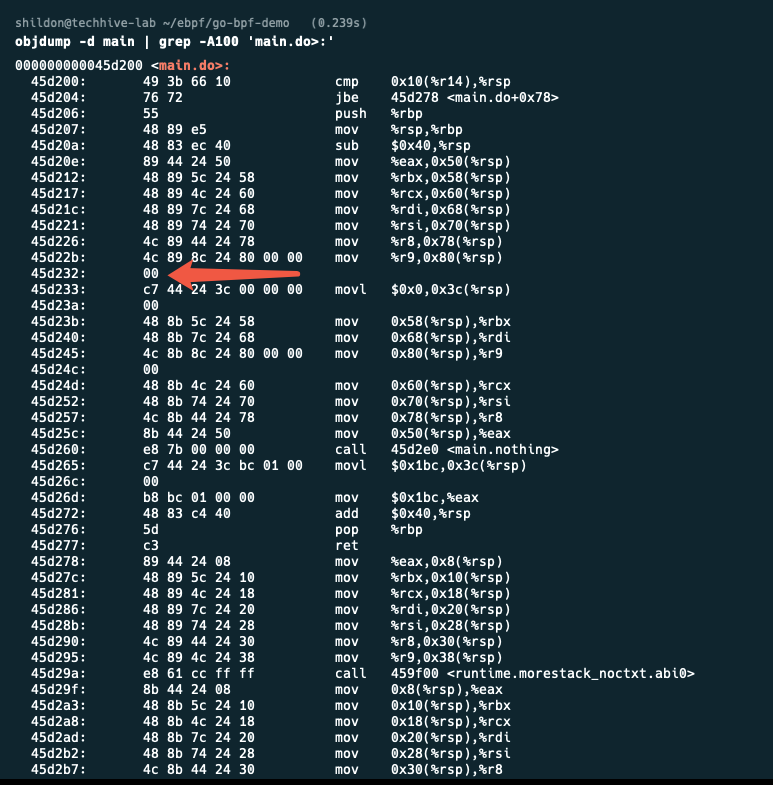

仔细观察mov %r8,0x78(%rsp)和mov %r9,0x80(%rsp)两句所对应的机器码，为什么前一句不用对齐，后一句就要对齐？这就更说不过去了。

于是就对该问题做了更详细的探究。

指令的组成结构​

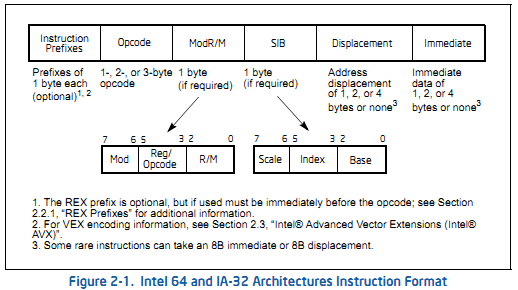

一条 x86 指令通常由以下部分组成，其总长度取决于每个部分的存在和大小：

  1. 指令前缀（Optional Prefixes）：0 到 4 个字节，用于修改指令的行为，如：
    • LOCK 前缀（用于原子操作）
    • 操作数大小覆盖前缀（如强制在 16 位模式下使用 32 位操作数）
    • 地址大小覆盖前缀
    • 重复前缀（用于字符串操作，如 REP）
  2. 操作码（Opcode）：1 到 3 个字节
    • 这是指令的核心部分，定义了 CPU 需要执行什么操作（如 add, mov, jmp）。
  3. ModR/M字节（Optional）：1 个字节
    • 用于指定操作数的寻址模式。它告诉指令操作数是寄存器还是内存，以及使用哪种计算内存地址的方式。
  4. SIB 字节（Optional）：1 个字节
    • Scale, Index, Base。当寻址模式比较复杂时（例如[eax + ebx*4 + 10]），需要这个字节来进一步说明。
  5. 位移量（Displacement）：0, 1, 2, 或 4 个字节
    • 一个直接包含在指令中的常数偏移值，用于内存寻址（如[array + 10]中的 10）。
  6. 立即数（Immediate）：0, 1, 2, 或 4 个字节
    • 一个直接包含在指令中的常数操作数（如 mov eax, 123 中的 123）。

从上面的组成中也可以看出，并不是所有指令都是看到 opcode 就知道有多长的定长指令，还有很多指令是变长指令。

当指令中出现内存操作对象的时候，就需要在操作码后面附加一个字节来进行补充说明，这个字节被称为 ModR/M。你可以理解 ModR/M 决定了我们常说的寻址方式。

ModR/M字节​

该字节的 8 个位被分成了三部分：

Reg/Opcode(第3、4、5位，共3个字节)描述指令中的 G 部分，即寄存器

寄存器宽度000001010011100101110111
32EAXECXEDXEBXESPEBPESIEDI
8ALCLDLBLAHCHDHBH

Mod(第 6、7 位) 和 R/M(第 0、1、2 位) 共同描述指令中的 E 部分，即寄存器/内存

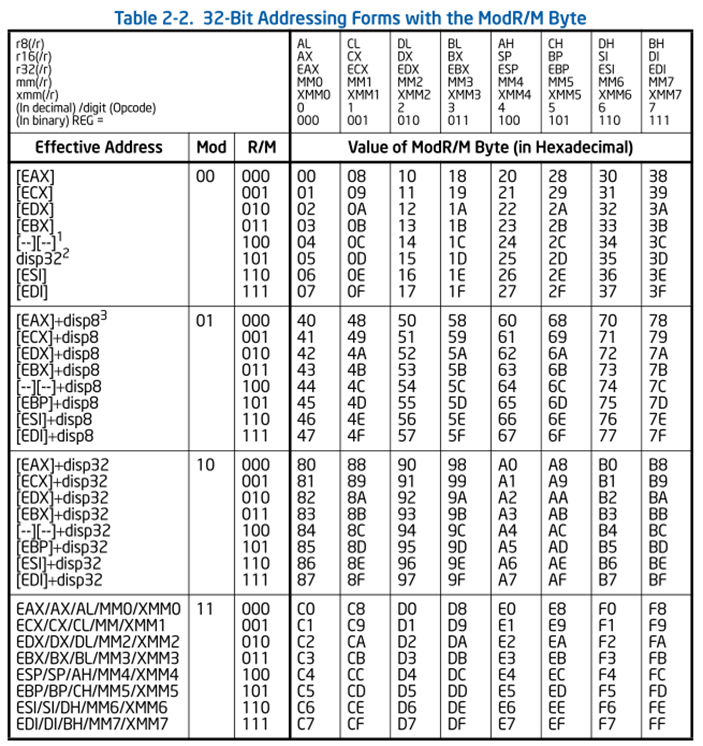

上图其实已经说的很清楚了，mod 一共占用 2 个 bit，最多 4 种取值，每种取值对应的Effective Address是不一样的。

  • mod = 00：无位移量的内存寻址（例如 [eax]）
    • 有一个例外：如果 r/m = 101，则表示纯 32 位位移寻址（例如 [0x12345678]），此时需要 4 字节位移量。
  • mod = 01：存在一个 1 字节 位移量的内存寻址（例如 [eax + 0x12]）
  • mod = 10：存在一个 4 字节 位移量的内存寻址（例如 [eax + 0x12345678]）
  • mod = 11：寄存器直接寻址（例如 eax），而不是内存寻址。

为什么除了 1 字节，就是 4 字节的表示呢？因为 1 字节已经覆盖了大部分常见的“访问结构体字段”、“栈帧局部变量”等场景，这些偏移量通常很小。用 1 字节编码可以极大地节省代码尺寸，这是 x86 设计的一个核心目标（高代码密度）。

其他情况下就可以使用 mod = 10 来“兜底”了。

注意

在 64 位模式下，增加了一个 REX 前缀。REX 前缀会直接影响 ModR/M 的表现。

REX 前缀​

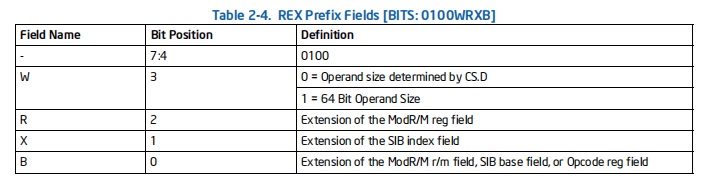

在 64 位模式下，许多指令需要一个 REX 前缀 来启用 64 位操作数和访问新的寄存器（R8-R15）。REX 是一个 1 字节的前缀，其格式为 0100_wrbx，其中每位都有特定功能：

  • W bit (Bit 3): 操作数宽度。W=1** 表示 64 位操作数**（例如 mov rax, rbx），W=0 表示默认操作数大小（通常是 32 位，如 mov eax, ebx）。
  • R bit (Bit 2): 扩展 ModR/M.reg 字段的最高位。
  • B bit (Bit 0): 扩展 ModR/M.r/m 字段或 SIB 字段中 base 或 index 的最高位。
  • X bit (Bit 1): 扩展 SIB.index 字段的最高位。

REX 前缀的存在直接改变了 ModR/M 和 SIB 字节的解释方式。

在 64 位模式下，ModR/M 主要有以下不同：

寄存器编码的扩展​

在 32 位模式下，ModR/M 的 3 位 reg 和 r/m 字段只能编码 8 个寄存器（如 EAX, ECX, EDX, EBX, EBP, ESI, EDI, ESP）。

在 64 位模式下，REX.R 和 REX.B 位充当了 reg 和 r/m 字段的第四位（最高位）。这使得可以寻址的寄存器数量翻倍，从 8 个增加到 16 个。

例如：指令 mov r8, r9 的编码需要 REX 前缀。

  • reg 字段编码源操作数 r9。
  • r/m 字段编码目标操作数 r8。
  • 因为涉及 R8-R15，所以需要 REX.B 和 REX.R 位来扩展这两个字段。其机器码为 4D 8B C1。
    • 4D：REX 前缀 (0100)，其中 W=0? (这里需要看具体操作)，但关键是 R=1 和 B=1。
    • 8B： mov 的操作码。
    • C1：ModR/M 字节。假设reg=000 (由 REX.R=1 扩展为 1000, 即 R9)，r/m=001 (由 REX.B=1 扩展为 1001, 即 R8)。

对 EBP/RBP 和 ESP/RSP 寻址的特殊处理​

在 32 位模式下，r/m=101 且 mod=00 是一个特例，表示纯 32 位位移寻址（如 [0x12345678]），而不是 [ebp]。

在 64 位模式下，这个特例被取消了。mod=00 且 r/m=101 现在表示 [rbp]（或者更准确地说，是 [R13]，因为 RBP 的编码被 R13 继承）。要表示纯 64 位位移寻址（如 [0x12345678]），需要使用 SIB 字节的特殊形式。

这简化了 64 位模式下的编码规则。

立即数和位移量的默认大小​

在 64 位模式下，当操作数大小是 64 位时（REX.W=1），立即数和位移量通常仍然是 32 位的。32 位的位移量在符号扩展后足以满足绝大多数寻址需求，同时保持了代码的紧凑性。

例如，指令 mov rax, [rbx + 0x12345678] 使用 4 字节的位移量 78 56 34 12，而不是 8 字节。CPU 会在计算地址时自动将这个 32 位值符号扩展为 64 位。

RIP 相对寻址​

最后，64 位模式引入了一个极其重要的新寻址模式：RIP 相对寻址（如 [rip + 0x1234]）。

这是一种非常高效和有利于位置无关代码（PIC）的寻址方式。它使用 mod=00 和 r/m=101 的组合进行编码，但后跟一个 32 位的位移量。CPU 会将当前指令指针（RIP）的值加上这个位移量来计算有效地址。

案例分析​

具体来分析一下上面的案例。

mov %r8, 0x78(%rsp)

  • 位移量值：0x78 (十进制 120)
  • 分析：120 在 8 位有符号数的范围之内 (-128 到 +127)。
  • 编码：这种情况下，mod 字段可以被设置为 01。这个模式的含义是：存在一个 1 字节的位移量。指令格式为：[基址寄存器 + 1字节位移]。
  • 机器码：4c 89 44 24 78
    • 4c：REX 前缀（指定 64 位操作和扩展寄存器）
    • 89： mov 的操作码
    • 24：ModR/M 字节。其 mod 部分就是 01，表示后续有 1 字节位移。r/m 部分指定了 %rsp 作为基址寄存器。
    • 78： 这就是 1 字节的位移量本身 0x78。不需要也不应该有任何填充。

mov %r9, 0x80(%rsp)

  • 位移量值：0x80 (十进制 128)
  • 分析：128 超出了 8 位有符号数的范围（8 位有符号数的最大值是 127）。因此，不能使用上面的紧凑模式。
  • 编码：这种情况下，mod 字段必须被设置为 10。这个模式的含义是：存在一个 4 字节的位移量。指令格式为：[基址寄存器 + 4字节位移]。
  • 机器码：4c 89 8c 24 80 00 00 00
    • 4c 89 8c 24：操作码和 ModR/M 字节。这里的 mod 部分是 10，表明后面跟随着 4 字节位移。
    • 80 00 00 00：这就是 4 字节的位移量。在 x86 的小端序中，值 0x00000080 被存储为 80 00 00 00。后面的三个 00 不是填充，而是这个 32 位数字的高位字节，是指令不可或缺的一部分。

总结​

好，最后我们再来总结一下这个问题。

首先，折行的这个 00 就是指令的一部分，是有意义的。

为什么有的有 00，有的没有？

分两种情况：

第一种情况，mov %r9, 0x80(%rsp)是因为 0x80 超出了 8 位整数的表示范围，所以 mod=10，必须用 4 个字节来表示其偏移量。

第二种情况，movl $0x0, 0x3c(%rsp)是因为 0x0 是一个要存入到内存中的立即数，它不是用于寻址的，自然也就没有变长一说，必须完完整整的用 4 个字节表示。
